Šiuolaikinėje visuomenėje elektra yra neatsiejama kasdienybės dalis – ji maitina mūsų namus, pramonės įrenginius, transporto sistemas ir technologijas. Tačiau tam, kad energija saugiai ir efektyviai pasiektų galutinį vartotoją, būtina patikima infrastruktūra. Viena iš svarbiausių jos dalių – jėgos kabeliai.
Šie kabeliai užtikrina ne tik stabilų elektros tiekimą, bet ir sistemų ilgaamžiškumą, saugumą bei efektyvų energijos paskirstymą tiek buitinėse, tiek pramoninėse instaliacijose.
Kas yra jėgos kabeliai?
Jėgos kabeliai – tai laidininkai, skirti elektros energijos perdavimui ir paskirstymui įvairiose elektros tinklo grandyse. Paprastai jie naudojami tiek vidiniam, tiek išoriniam montavimui, jungiant elektros paskirstymo įrenginius, transformatorines, variklius, gamybos linijas ar statybinius objektus.
Šie kabeliai pasižymi didesniu skerspjūviu ir izoliacijos atsparumu nei įprasti laidai, todėl gali perduoti aukštesnės įtampos sroves – dažniausiai nuo 0,6/1 kV iki kelių dešimčių kilovoltų.
Jėgos kabelių paskirtis ir taikymo sritys
Jėgos kabeliai naudojami visur, kur būtinas patikimas elektros energijos tiekimas. Jų taikymo sritys itin plačios:
- Buitinės instaliacijos: elektros tiekimui gyvenamuosiuose namuose, garažuose, kiemo apšvietimui.
- Pramonė: mašinų, gamybos linijų, siurblių ar kėlimo įrenginių maitinimui.
- Statybų sektorius: laikinos elektros instaliacijos statybvietėse, pastatų elektros tinklai.
- Infrastruktūra: požeminiai kabelių tinklai, gatvių apšvietimas, elektros stotys.
- Energetika: elektros tiekimo tarp pastočių, transformatorių ir paskirstymo skydų užtikrinimui.
Kiekvienas kabelis parenkamas pagal konkrečią paskirtį, įtampos lygį, aplinkos sąlygas bei apkrovos reikalavimus.
Jėgos kabelių konstrukcija
Nors iš pirmo žvilgsnio visi jėgos kabeliai atrodo panašūs, jų konstrukcija yra itin svarbi ir gali skirtis priklausomai nuo naudojimo vietos bei reikalaujamos apsaugos lygio.

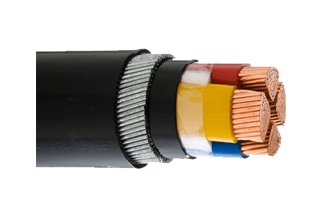

Pagrindiniai jėgos kabelio elementai:
- Laidininkas – dažniausiai varinis arba aliumininis. Variniai laidininkai pasižymi didesniu laidumu ir lankstumu, o aliumininiai – lengvesni ir pigesni.
- Izoliacija – dažniausiai gaminama iš polivinilchlorido (PVC) arba skersai susieto polietileno (XLPE). Ji apsaugo nuo elektros nuotėkio ir mechaninių pažeidimų.
- Apvalkalas (mantija) – saugo kabelį nuo drėgmės, alyvų, cheminių medžiagų, UV spindulių ir kitų aplinkos veiksnių.
- Šarvas (jei taikoma) – plieninių vielų arba juostų sluoksnis, skirtas apsaugai nuo mechaninio poveikio, kai kabelis klojamas žemėje ar pramoninėse zonose.
Tokia konstrukcija užtikrina, kad kabelis galėtų ilgai ir patikimai veikti net sudėtingomis sąlygomis – tiek požeminėse trasose, tiek atvirose lauko erdvėse.
Jėgos kabelių tipai
Renkantis kabelį, svarbu žinoti, kad jų yra įvairių rūšių. Pagrindiniai jėgos kabelių tipai pagal įtampą:
- Jėgos kabeliai iki 1 kV
Tai dažniausiai naudojami kabeliai buitiniams ir komerciniams objektams. Jie tinka įrengti vidaus elektros instaliacijoms, apšvietimo, lizdų ar mažesnės galios įrenginių maitinimui.
Populiarūs modeliai: NYY, YKY, AXPK, VV, AVV, YDYp ir kiti.
- Jėgos kabeliai virš 1 kV
Šie kabeliai skirti aukštesnės įtampos perdavimui – tarp transformatorinių pastočių, elektros paskirstymo skydų, pramoninių įrenginių. Jie turi storesnį izoliacijos sluoksnį ir papildomas apsaugas nuo perkaitimo bei elektromagnetinių trikdžių.
Tokie kabeliai dažnai naudojami pramonėje, energetikos tinkluose ar infrastruktūros objektuose, kur būtina didesnė srovės apkrova ir ilgesnis veikimo atstumas.
Kaip išsirinkti tinkamą jėgos kabelį?
Tinkamas jėgos kabelio pasirinkimas – vienas svarbiausių elektros sistemos patikimumo veiksnių. Renkantis būtina atsižvelgti į kelis aspektus:
Įtampos lygis
Visada svarbu žinoti, kokio įtampos lygio grandinei kabelis bus skirtas – iki 1 kV ar virš. Nuo to priklausys izoliacijos storis, šerdžių skaičius ir kabelio konstrukcija.
Laidininko medžiaga
Variniai kabeliai – brangesni, tačiau patikimesni ir laidžiau perduoda srovę. Jie rekomenduojami, kai reikalingas didesnis stabilumas ir mažesni energijos nuostoliai.
Aliumininiai – ekonomiškesni, tačiau reikalauja didesnio skerspjūvio ir geresnio sujungimo.
Skerspjūvis ir srovės apkrova
Per mažas kabelio skerspjūvis gali sukelti perkaitimą, o per didelis – bereikalingas išlaidas. Skerspjūvis parenkamas pagal srovės stiprumą, atstumą ir įrenginio galią.
Klojimo būdas ir aplinka
Jei kabelis bus klojamas lauke ar po žeme – svarbu, kad jis turėtų atsparų išorinį apvalkalą, o kai kuriais atvejais – ir šarvą. Vidaus instaliacijoms pakanka paprastesnio, lanksčio tipo kabelio su PVC izoliacija.
Temperatūros ir cheminis atsparumas
Pramonėje dažnai susiduriama su aukšta temperatūra, alyvomis, cheminėmis medžiagomis ar UV spinduliuote. Tokiais atvejais būtina rinktis kabelius su specialia izoliacija, pritaikyta sudėtingoms sąlygoms.
Dažniausios klaidos renkantis jėgos kabelius
Net ir patyrę specialistai kartais padaro klaidų, kurios gali turėti rimtų pasekmių. Štai keli dažniausi neteisingi sprendimai:
- Per mažas skerspjūvis. Tai viena dažniausių problemų – kabelis perkaista, trumpėja jo tarnavimo laikas.
- Netinkama izoliacija. Jei kabelis klojamas lauke, o izoliacija nėra atspari UV spinduliams ar drėgmei, jis greitai pradeda skilinėti.
- Blogas jungčių parinkimas. Aliumininių ir varinių kabelių sujungimas be specialių jungčių gali sukelti oksidaciją ir prastą kontaktą.
- Nepaisoma montavimo sąlygų. Kabeliai turi būti klojami laikantis minimalių lenkimo spindulių, temperatūros ribų bei apsaugos nuo mechaninio poveikio.
Laikantis šių reikalavimų galima užtikrinti ilgaamžį ir saugų elektros tinklo veikimą.
Jėgos kabelių priežiūra ir ilgaamžiškumas
Tinkamai parinktas kabelis gali tarnauti dešimtmečius, tačiau tik tuo atveju, jei jis naudojamas ir prižiūrimas pagal gamintojo rekomendacijas.
- Reguliarus patikrinimas. Bent kartą per kelerius metus reikėtų vizualiai apžiūrėti kabelių būklę – ypač jungčių vietose ir aplinkos poveikiui atvirose zonose.
- Apsauga nuo mechaninio pažeidimo. Kabeliai, klojami lauke ar po žeme, turėtų būti apsaugoti vamzdžiais ar kabelių loviais.
- Drėgmės kontrolė. Ypač svarbu techninėse patalpose, kur gali susidaryti kondensatas.
- Teisingas apkrovos paskirstymas. Perkrovos trumpina kabelio tarnavimo laiką ir gali sukelti izoliacijos pažeidimus.
Kodėl verta investuoti į kokybiškus jėgos kabelius?
Nors rinkoje galima rasti daugybę pigių kabelių alternatyvų, taupymas šioje srityje dažnai atsisuka prieš vartotoją. Kokybiški jėgos kabeliai užtikrina:
- Saugumą: mažesnė gaisro, trumpo jungimo ar elektros nuotėkio rizika.
- Ilgaamžiškumą: atsparumą temperatūrų svyravimams, drėgmei, UV spinduliams ir mechaniniam poveikiui.
- Energetinį efektyvumą: mažesnius elektros nuostolius ir geresnį srovės laidumą.
- Ekonominę naudą: nors pradinė investicija didesnė, ilguoju laikotarpiu tokie kabeliai tarnauja ilgiau ir reikalauja mažiau priežiūros.
Apibendrinimas
Jėgos kabeliai – nepastebimas, tačiau esminis elektros sistemos elementas, nuo kurio priklauso visos grandinės saugumas ir patikimumas. Tinkamai pasirinkus kabelio tipą, medžiagą, izoliaciją ir montavimo būdą, galima užtikrinti ilgalaikį elektros tiekimą tiek gyvenamosiose, tiek pramoninėse patalpose.
Renkantis jėgos kabelius, verta atsižvelgti ne tik į kainą, bet ir į technines savybes, gamybos kokybę bei sertifikatus. Patikimi gamintojai ir tiekėjai siūlo platų kabelių asortimentą – nuo paprastų vidaus instaliacijų iki sudėtingų aukštos įtampos sistemų sprendimų.
